Bạn muốn nói lời tạm biệt với máy uốn NC?
Sê-ri WC67K của máy uốn CNC Torsion Bar là lựa chọn cấp nhập cảnh hoàn hảo cho uốn cong CNC.
Được trang bị hệ thống CNC TP10 và bảng bù điện, sê -ri WC67K là kinh tế, bền và cung cấp độ chính xác tốt.
WC67K Torsion-Sync CNC Press Phanh
- Phanh máy ép đồng bộ trục xoắn WC67K tự hào có thiết kế công nghiệp tiên tiến và cấu hình tham số tối ưu hóa, đảm bảo sự ổn định và hoạt động đơn giản hóa.
- Nó kết hợp một khung hàn tích hợp và sử dụng trung tâm gia công CNC để xử lý tổng thể, tăng cường độ bền và đạt được độ chính xác cao.
- Được trang bị hệ thống CNC và bảng bồi thường CNC của COTRUST TP10, loạt phim này đảm bảo độ chính xác uốn và có thể đáp ứng các nhu cầu uốn khác nhau, cho phép bạn có được thiết bị có độ chính xác cao trong ngân sách hạn chế.
Hệ thống điều khiển CNC

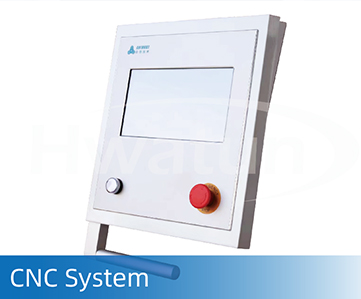

 | Bộ điều khiển CNC Cotrust TP10 Bộ điều khiển CNC COTRUST TP10, được thiết kế cho hệ thống phanh ấn synchro xoắn, có màn hình cảm ứng 10 inch, điều khiển PLC và giao tiếp mở CAN. Nó hỗ trợ nhiều trục, lưu trữ tối đa 350 chương trình và cung cấp các tính toán tự động nâng cao, đảm bảo hoạt động dễ dàng và hiệu quả. |
Tổng quan về hệ thống Cotrust TP10
- Hệ thống đầy đủ chức năng được thiết kế đặc biệt cho các máy phanh của Torsion Synchro Press.
- Hệ thống này tự hào về chứng nhận CE và ROHS, đảm bảo tuân thủ các tiêu chuẩn quốc tế.
- Được trang bị chức năng trục X/Y tiêu chuẩn và có thể dễ dàng mở rộng để hỗ trợ trục R, cung cấp tính linh hoạt nâng cao cho các yêu cầu uốn khác nhau.
- Hệ thống CNC TP10 có màn hình cảm ứng màu thật 10 inch để dễ dàng hoạt động.
- Nó có kiểm soát PLC cho hiệu suất ổn định và đáng tin cậy.
- Kiểm soát giao tiếp xe buýt của hệ thống cho phép giao tiếp nhanh và định vị chính xác.
- Hệ thống CNC TP10 có thể lưu trữ tối đa 350 chương trình với 24 bước mỗi chương trình.
- Nó hỗ trợ tối đa 30 cú đấm trên và 60 cái chết thấp hơn cho dung lượng lưu trữ.
- Các chức năng tùy chọn như hàm cầu và thuật toán bù nâng cao có sẵn để tùy chỉnh và linh hoạt.
 |

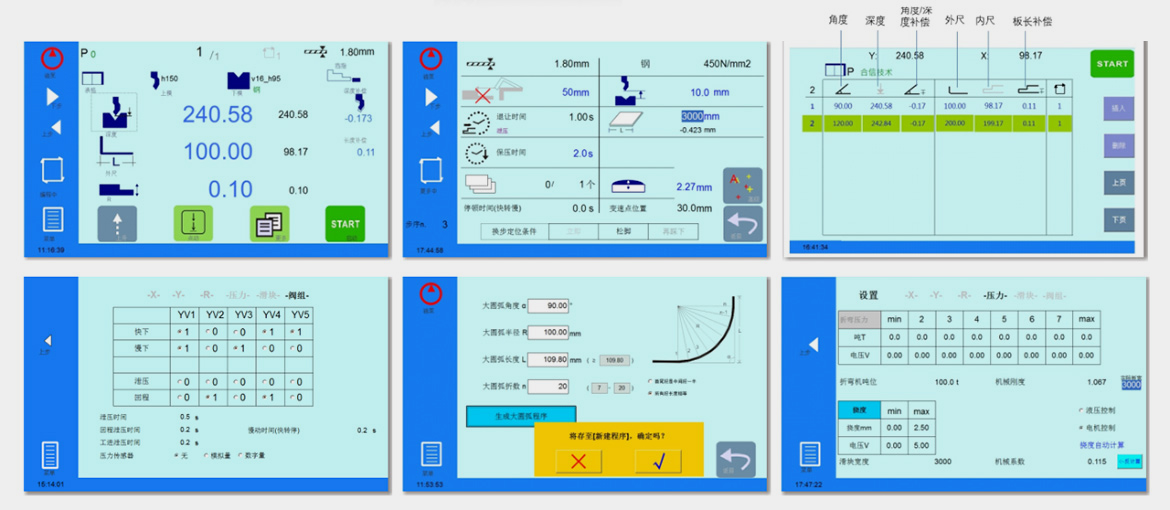

Chức năng uốn của bộ điều khiển TP10
- Trang chương trình truy cập nhanh để dễ dàng khởi chạy
- Chức năng quản lý thư viện khuôn thân thiện với người dùng
- Giao diện menu hoặc tùy chọn lập trình bảng
- Chức năng đầu hàng sau tự động
- Tính toán tự động áp suất và độ sâu
- Tính toán tự động góc, độ lệch và độ rộng của tấm
- Liên kết chức năng chương trình để đạt được sự uốn cong của bước vô hạn.
Cấu trúc mạnh mẽ
 | Sơ đồ phân tích phần tử hữu hạn -Cấu trúc cơ học của phanh báo chí và tất cả các thành phần chính trải qua phân tích 3D và thiết kế tối ưu hóa, đảm bảo một thiết kế hấp dẫn và cấu trúc đáng tin cậy cho hoạt động của máy ổn định. Thiết kế khung cứng -Máy được thiết kế và chế tạo với khung một mảnh hàn được gia công mà không định vị lại để đảm bảo độ chắc chắn và độ chính xác. Xử lý tích hợp -Toàn bộ khung máy được hoàn thành trong một quy trình tích hợp bằng cách sử dụng trung tâm gia công ba chiều CNC để đảm bảo độ chính xác cao. |

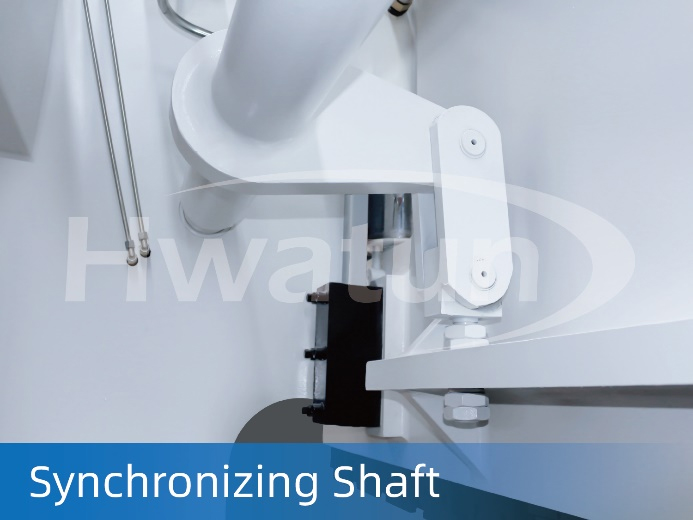

 | Cấu trúc đồng bộ trục xoắn -Tôi đồng bộ hóa trong đột quỵ của thanh trượt của máy uốn áp dụng cấu trúc đồng bộ hóa cơ học, đơn giản về cấu trúc, ổn định và đáng tin cậy. |
CNC đăng quang
 | Bàn chống phản xạ được điều khiển bằng CNC có động cơ -Chân vân CNC được sử dụng để bù cho biến dạng lệch trong các phôi bị uốn cong do RAM và tấm thẳng đứng của máy làm việc. |
Máy đo trở lại
- Cấu trúc đo phía sau được thiết kế mạnh mẽ để định vị các trục nhất quán và chính xác, với một chùm tia được trang bị đường ray hướng dẫn tuyến tính kép để tăng cường độ ổn định và độ chính xác.
- Trục X điều khiển độ dịch chuyển ngang của đồng hồ đo phía sau liên quan đến trung tâm của khuôn dưới, do đó xác định vị trí chính xác của nó trong quá trình di chuyển về phía hoặc tránh xa cái chết thấp hơn.

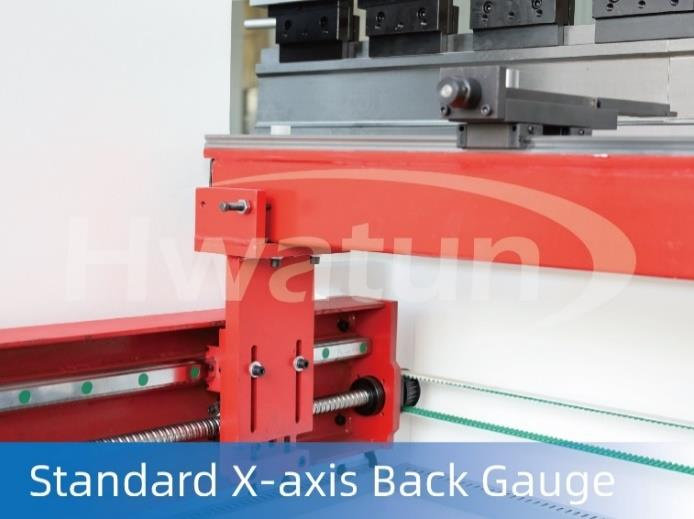

 | Máy đo ngược trục x tiêu chuẩn - Nó có các hướng dẫn tuyến tính kép, thanh trượt và ốc vít bóng để tăng cường hiệu suất. - Với chức năng điều chỉnh chiều cao, người dùng có tính linh hoạt để tùy chỉnh chiều cao theo các yêu cầu cụ thể của họ. |

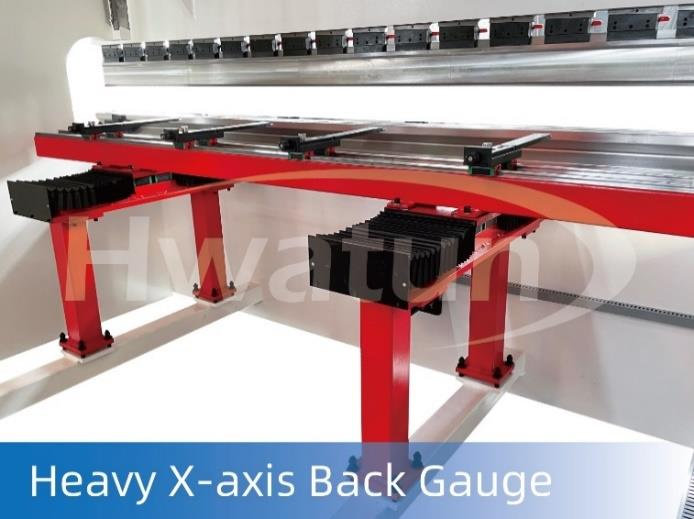

 | Máy đo phía sau trục X nặng -Các máy có trọng lượng hơn 300 tấn được trang bị máy đo phía sau trục X phân tích tích phân nặng. - Được trang bị bốn đường ray hướng dẫn tuyến tính, tám thanh trượt và ốc vít bóng đôi để đảm bảo độ ổn định và độ chính xác của máy đo phía sau. |

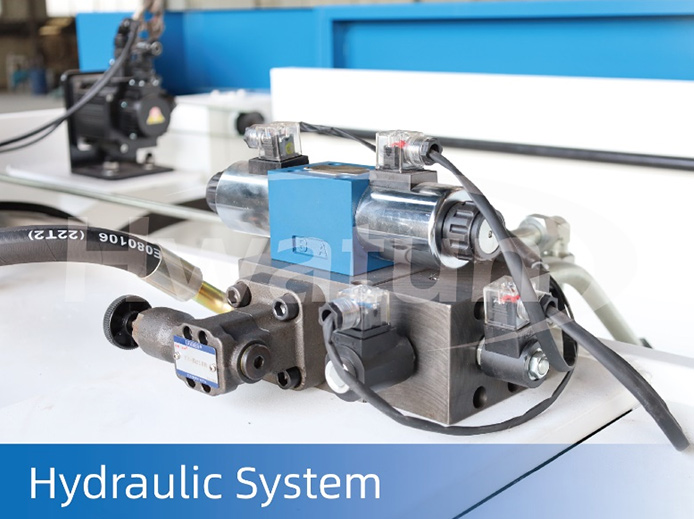

 | Hệ thống thủy lực Máy kết hợp một nhóm van thủy lực tích hợp tiên tiến, đảm bảo hiệu suất đáng tin cậy và tạo điều kiện bảo trì để đảm bảo hoạt động ổn định của hệ thống thủy lực. |

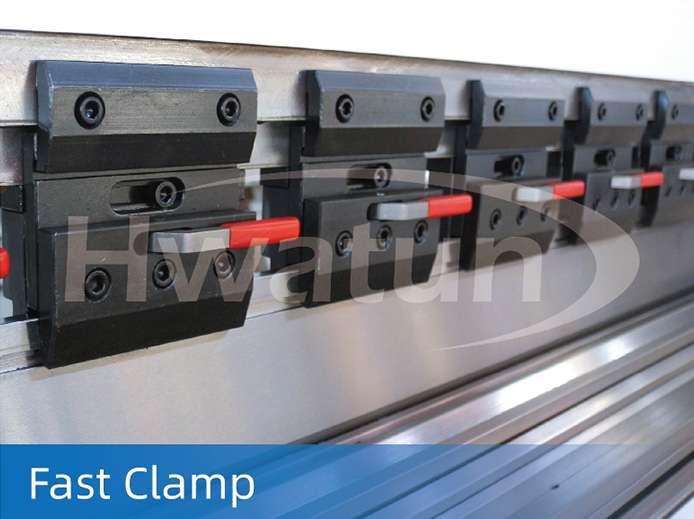

 | Kẹp nhanh - Được trang bị kẹp nhanh thủ công có độ chính xác cao cho phép dễ dàng thay thế cú đấm trên bằng cách kéo tay cầm, làm cho việc cài đặt cú đấm trở nên đơn giản và hiệu quả. |

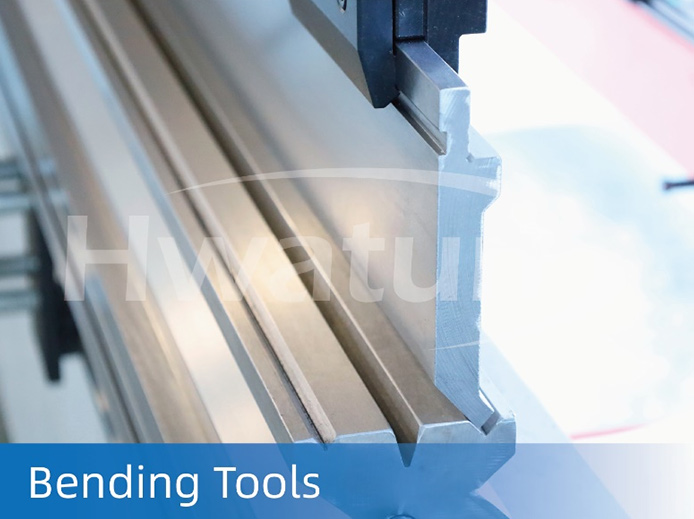

 | Tất cả các cú đấm trên và chết dưới đều được làm cứng theo ý nghĩa Các kỹ sư của chúng tôi sẽ đề xuất công cụ phù hợp nhất dựa trên bản vẽ phần của bạn, độ dày kim loại tấm chung, chiều cao mở và lực uốn của phanh áp suất. |
| Người mẫu | Danh nghĩa Áp lực | Uốn cong Chiều dài | Khoảng cách Giữa Bên Khung | Cổ họng Độ sâu | Trượt Đột quỵ | Ánh sáng ban ngày | Chủ yếu Động cơ Quyền lực |
| (KN) | (mm) | (mm) | (mm) | (mm) | (mm) | (Kw) | |
| 63T2500 | 630 | 2500 | 2000 | 320 | 120 | 365 | 5.5 |
| 63T3200 | 630 | 3200 | 2500 | 320 | 120 | 365 | 5.5 |
| 125T2500 | 1250 | 2500 | 2000 | 400 | 120 | 400 | 7.5 |
| 125T3200 | 1250 | 3200 | 2500 | 400 | 120 | 400 | 7.5 |
| 125T4000 | 1250 | 4000 | 3200 | 400 | 120 | 400 | 7.5 |
| 160T2500 | 1600 | 2500 | 2000 | 400 | 200 | 450 | 11 |
| 160T3200 | 1600 | 3200 | 2500 | 400 | 200 | 450 | 11 |
| 160t4000 | 1600 | 4000 | 3200 | 400 | 200 | 450 | 11 |
| 200T2500 | 2000 | 2500 | 2000 | 400 | 200 | 450 | 11 |
| 200T3200 | 2000 | 3200 | 2500 | 400 | 200 | 450 | 11 |
| 200T4000 | 2000 | 4000 | 3200 | 400 | 200 | 450 | 11 |
| 250T3200 | 2500 | 3200 | 2500 | 400 | 250 | 500 | 18.5 |
| 250T4000 | 2500 | 4000 | 3200 | 400 | 250 | 500 | 18.5 |
| 250T5000 | 2500 | 5000 | 4000 | 400 | 250 | 500 | 18.5 |
| 300T4000 | 3000 | 4000 | 3000 | 400 | 250 | 525 | 22 |
| 300T5000 | 3000 | 5000 | 4000 | 400 | 250 | 525 | 22 |
| 300T6000 | 3000 | 6000 | 4800 | 400 | 250 | 525 | 22 |
| 400T4000 | 4000 | 4000 | 3000 | 400 | 320 | 600 | 30 |
| 400T5000 | 4000 | 5000 | 4000 | 400 | 320 | 600 | 30 |
| 400T6000 | 4000 | 6000 | 4800 | 400 | 320 | 600 | 30 |
| 500T4000 | 5000 | 4000 | 3000 | 400 | 320 | 600 | 37 |
| 500T5000 | 5000 | 5000 | 4000 | 400 | 320 | 600 | 37 |
| 500T6000 | 5000 | 6000 | 4800 | 400 | 320 | 600 | 37 |
| 600T4000 | 6000 | 4000 | 3000 | 400 | 320 | 600 | 45 |
| 600T5000 | 6000 | 5000 | 4000 | 400 | 320 | 600 | 45 |
| 600T6000 | 6000 | 6000 | 4800 | 400 | 320 | 600 | 45 |
Một doanh nghiệp xương sống quan trọng trong ngành công nghiệp máy móc rèn. Công ty nằm ở khu công nghiệp Hai'an Binhai, tỉnh Giang Tô, ở đồng bằng sông Dương Tử phát triển về kinh tế.
Chúng tôi chuyên sản xuất các máy cắt sê -ri thương hiệu "Huaduan", máy uốn, máy lăn tấm, máy ép thủy lực, và các dây chuyền sản xuất cắt và tháo gỡ và cân bằng. Các sản phẩm được sử dụng rộng rãi trong ngành công nghiệp ánh sáng, hàng không, đóng tàu, luyện kim, dụng cụ, thiết bị điện, các sản phẩm thép không gỉ, công nghiệp xây dựng và trang trí. Các sản phẩm được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á, Trung Đông và các quốc gia và khu vực khác.
Công ty chúng tôi có nhiều máy ép cắt, gấp, lăn, máy ép thủy lực, san bằng dây chuyền sản xuất cắt và chất lượng sản phẩm chuyên nghiệp, nghiên cứu và phát triển, trình độ kỹ thuật đi đầu trong ngành; Công cụ máy móc Huaduan tích hợp các công nghệ tiên tiến trong và ngoài nước với nhận thức nâng cao, các khái niệm mới và tinh thần sáng tạo, và liên tục phát triển các sản phẩm công nghiệp, đặt nền tảng vững chắc cho "Huaduan" để tạo ra một thương hiệu nổi bật trên thế giới trong ngành công nghiệp rèn.
Kinh nghiệm trong ngành
Nhà máy bìa
Khu vực xây dựng
Giá trị đầu ra hàng năm
MỘT máy cắt là một thiết bị cơ học được sử dụng để cắt hoặc cắt các vật liệu, theo cách của tấm kim loại, tấm hoặc các vật liệu rắn khác có hình dạng và kích thước mong muốn. Nó thực hiện nh...
Đọc thêmMáy cắt laser CNC là các công cụ chính xác, mạnh mẽ được sử dụng trên các ngành công nghiệp khác nhau để cắt, khắc và khắc các loại vật liệu khác nhau. Tính linh hoạt, tốc độ và độ chính xác của ch...
Đọc thêmMáy cắt là những công cụ thiết yếu trong ngành công nghiệp làm việc bằng kim loại, được sử dụng để cắt và định hình các tấm kim loại hoặc các tấm có độ chính xác và hiệu quả cao. Những máy móc này ...
Đọc thêmCác WC67K Torsion-Sync CNC Press Phanh Đại diện cho đỉnh cao của công nghệ uốn hiện đại, cung cấp sự pha trộn của thiết kế tiên tiến, kỹ thuật chính xác và các tính năng thân thiện với người dùng. Được thiết kế dành riêng cho uốn cong đồng bộ trục xoắn, phanh báo chí này là lý tưởng cho cả người dùng cấp nhập cảnh và nâng cao tìm kiếm một giải pháp đáng tin cậy và hiệu suất cao.
Thiết kế đặc biệt và chất lượng xây dựng
Sê -ri WC67K tự hào có thiết kế công nghiệp tiên tiến với khung hàn tích hợp, đảm bảo độ ổn định và độ bền đặc biệt. Cấu trúc mạnh mẽ của máy được tăng cường hơn nữa thông qua xử lý trung tâm gia công CNC, đảm bảo hiệu suất cao và lâu dài. Hệ thống đồng bộ trục xoắn được sử dụng trong phanh báo chí này cung cấp kết quả uốn chính xác và nhất quán, làm cho nó trở thành một bổ sung có giá trị cho bất kỳ hội thảo hoặc cơ sở sản xuất nào.
Hệ thống CNC nâng cao
Tại trung tâm của WC67K là hệ thống CNC COTRUST TP10, một bộ điều khiển hoàn toàn có chức năng và tinh vi được thiết kế đặc biệt cho các máy phanh máy ép đồng bộ xoắn. Hệ thống CNC TP10 được trang bị màn hình cảm ứng màu thật 10 inch, cung cấp giao diện trực quan và dễ sử dụng cho các nhà khai thác. Kiểm soát PLC của nó đảm bảo hiệu suất ổn định và đáng tin cậy, trong khi kiểm soát giao tiếp xe buýt tán cây tạo điều kiện cho giao tiếp nhanh và định vị chính xác.
Hệ thống CNC TP10 hỗ trợ tối đa 350 chương trình với 24 bước mỗi chương trình, cung cấp tính linh hoạt của lập trình rộng rãi để xử lý nhiều nhiệm vụ uốn. Nó cũng bao gồm một chức năng quản lý thư viện khuôn thân thiện với người dùng, làm cho lựa chọn khuôn và cấu hình đơn giản. Giao diện menu hệ thống hoặc các tùy chọn lập trình bảng phục vụ cho các tùy chọn người dùng khác nhau, tăng cường sự thuận tiện hoạt động.
Độ chính xác và linh hoạt tự động
Phanh báo chí WC67K được thiết kế để hợp lý hóa các hoạt động với một số chức năng tự động. Nó có chức năng đầu hàng sau tự động, điều chỉnh vị trí sau trong các hoạt động uốn để đảm bảo độ chính xác và an toàn. Hệ thống cũng tự động tính toán áp suất, độ sâu, góc, độ lệch và bù chiều rộng tấm, giảm điều chỉnh thủ công và giảm thiểu lỗi.
Một trong những tính năng nổi bật của hệ thống CNC TP10 là khả năng thực hiện uốn cong vô hạn thông qua chức năng chương trình liên kết của nó. Khả năng này cho phép thực hiện các chuỗi uốn phức tạp một cách dễ dàng, làm cho nó trở nên lý tưởng để tạo ra các bộ phận và thành phần phức tạp.
Tính linh hoạt và tùy biến
Sê -ri WC67K cung cấp tính linh hoạt trong công cụ và hoạt động. Nó hỗ trợ tối đa 30 cú đấm trên và 60 cái chết thấp hơn cho dung lượng lưu trữ, chứa một loạt các công cụ uốn và chết. Các chức năng tùy chọn, chẳng hạn như chức năng cầu và thuật toán bù nâng cao, có sẵn để tùy chỉnh, cho phép người dùng điều chỉnh máy theo nhu cầu và ứng dụng cụ thể của họ.
Thiết kế tập trung vào người dùng của hệ thống cũng bao gồm một trang chương trình truy cập nhanh để ra mắt các chương trình dễ dàng và nhanh chóng, nâng cao hơn nữa hiệu quả hoạt động.
Tuân thủ và chứng nhận
Các WC67K Torsion-Sync CNC Press Phanh là CE và ROHS được chứng nhận, đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt về an toàn và bảo vệ môi trường. Chứng nhận này nhấn mạnh cam kết của máy về chất lượng và tuân thủ quy định, cung cấp cho người dùng niềm tin vào khoản đầu tư của họ.
Các WC67K Torsion-Sync CNC Press Phanh Kết hợp công nghệ tiên tiến, xây dựng mạnh mẽ và tự động hóa tiên tiến để cung cấp một giải pháp uốn cong cao. Với các tính năng thân thiện với người dùng và các tùy chọn có thể tùy chỉnh, đây là một lựa chọn tuyệt vời cho những người tìm kiếm phanh báo chí đáng tin cậy và linh hoạt cho nhu cầu sản xuất của họ.
